Maple怎么画二维图形 Maple怎么画两个曲线相交

品牌型号：联想GeekPro 2020

系统：Windows10 64位专业版

软件版本：Maple 2024

通过Maple数学软件，用户可以快速绘制二维图形和曲线交点，这在桥梁设计等多个领域具有非常重要的应用价值。二维图形可以帮助用户理解函数结构，曲线相交则用于求解不同条件下的关键点。有关Maple怎么画二维图形，Maple怎么画两个曲线相交的问题，本文将进行详细介绍。

一、Maple怎么画二维图形

使用plot命令画二维图形，是Maple数学软件中较为常见的基本操作。熟练掌握该功能，用户可以通过输入简单的代码来快速生成函数的可视化图像，以便更为直观地分析函数的结构与特征。接下来，我将使用Maple数学软件演示二维函数图形的画法。

1、输入“f:=x->x^2”创建函数f(x)把x映射到x的平方。其中，符号“->”用来定义匿名函数f(x)，输入为x、输出为x^2。

2、输入“plot(f(x),x=-10..10,title=”使用Maple的二维绘图命令“plot”，绘制函数f(x)的曲线。其中，“x=-10..10”表示绘图的x轴范围是-10到10，title用来设置绘图标题。

3、二维函数图像的绘制应用十分广泛，例如在物理学中，二次函数常被用来描述自由落体运动中位移随时间的变化关系。借助图像直观地展示函数的变化趋势，用户可以更清楚地理解运动规律，从而深入分析位移、速度等关键特征。

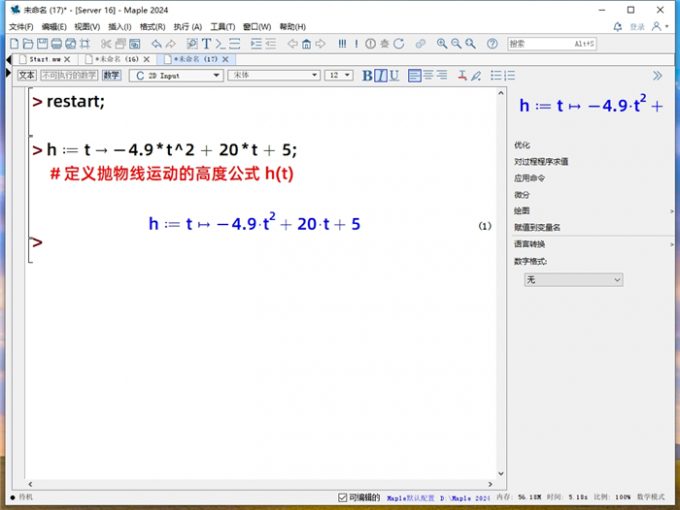

4、输入“restart”重启Maple数学软件。输入“h:=t->-4.9*t^2+20*t+5”，创建抛物线的高度函数h(t)。其中，-4.9是重力加速度的一半，20为初速度，5代表初始高度。

5、输入下图中的代码，绘制抛物线高度随时间的变化曲线。其中，时间t的范围是0到5秒。

二、Maple怎么画两个曲线相交

两个曲线的交点在实际应用中有着重要作用，例如在经济学中，供需曲线的交点通常表示市场的供需稳定状态。在物理学领域，当不同力的曲线相交时，交点能够帮助分析系统的稳定性，揭示物体运动或受力平衡的关键特征。接下来，用Maple数学软件演示两个曲线相交的画法。

1、画两个曲线相交

①输入“restart命令”重置操作，清除之前的变量。

②输入“f1:=x->-2*x^2+3*x+5”创建匿名函数f1(x)，将x映射到抛物线“-2*x^2+3*x+5”。

③输入“f2:=x->x^2-4*x+6”，将x映射到抛物线“x->x^2-4*x+6”。

④输入下图所示的代码，使用“plot命令”在同一个坐标系中，画两个抛物线函数图像。

⑤输入下面两段代码，用“fsolve命令”求两个抛物线在区间上的交点。由于，在-5至0的区间内，抛物线并没有相交。因此，Maple输出的第一个交点为空。

⑥输入“intersection1,intersection2”按“Enter键”显示计算结果。

2、桥梁应力分析

在桥梁结构设计中，经常需要计算桥梁在不同载荷下的应力分布。使用Maple数学软件，工程师可以快速分析桥梁结构在特定条件下的受力情况，帮助评估桥梁的稳定性和安全性。

①重启Maple后，输入“static_stress:=x->0.5*x^2+10”创建桥梁自重的静态应力曲线。其中，“0.5*x^2”表示应力随距离的平方增加，10是基础应力值，表示在中心位置的最大应力。

②输入“dynamic_stress:=x->-x^2+15”，创建车辆通过时的应力曲线。其中，“-x^2”表示应力随着距离的增加从中心向外逐渐减小，15代表中心位置的最大应力值。

③输入下图中的代码，用“plot命令”同时绘制这两条应力曲线，将桥梁上的应力分布可视化。

④使用“fsolve命令”，求出两个应力曲线的交点。这里的“交点”代表静态应力和动态应力相等的情况。如果在设计中发现这些交点的应力值超过了材料所能承受的极限，工程师应该对该部分进行加固设计。

⑤输入“intersection,intersection_y”，将交点坐标输出。

三、小结

以上便是Maple怎么画二维图形，Maple怎么画两个曲线相交的全部内容。本文介绍了用Maple数学软件画二维图形和两个曲线相交的具体操作步骤。掌握二维图形的绘制方法，可以帮助用户更好地理解函数的结构，而曲线相交常用于求解不同条件下的关键点。更多数学技巧，可以在安装Maple数学工具后进行体验。

作者：MuseFrog
