函数图像和微分方程的相图在物理模拟、工程设计等领域有着广泛的应用。用Maple数学软件画函数图像和微分方程的相图，可以直观地展示函数在不同变量下的取值行为，帮助用户深入分析动态系统的变化过程。有关Maple怎么画函数图像，Maple怎么画微分方程的相图的问题，本文将进行详细介绍。

一、Maple怎么画函数图像

绘制函数图像是分析函数结构的重要方法。作为专业级的数学软件，Maple能够轻松生成精确的函数图像，帮助用户全面了解函数的增长、下降趋势以及拐点特征。接下来，我将使用Maple数学软件演示函数图像的绘制过程。

在新的工作表中，输入“f:=x->x^2+2*x+1”创建匿名函数f(x)将x映射到“x^2+2x+1”。在Maple数学软件中，符号“->”用来定义匿名函数。

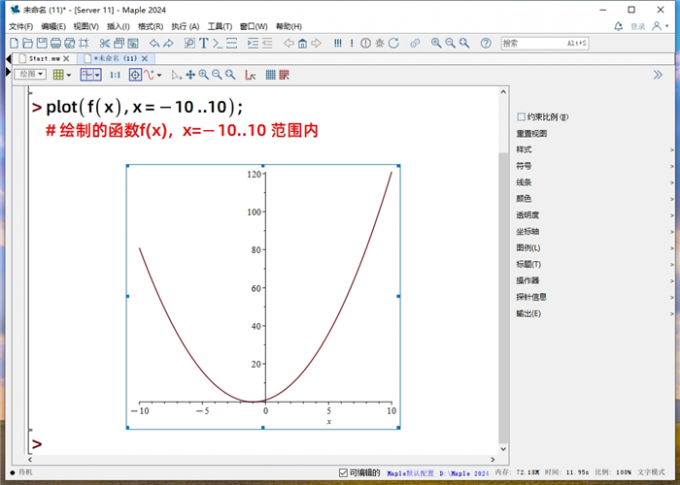

输入“plot(f(x),x=-10..10)”，用plot命令绘制匿名函数f(x)的图像。

Maple数学软件不仅可以画单一函数的图像，还能在同一坐标系下绘制多个函数图像，方便用户对多个函数进行可视化分析。

输入“f1:=x->x^2”，创建一个以x为输入，输出为x^2的匿名函数f1。

输入“f2:=x->2*x+3”，创建一个以x为输入，输出为“y=2x+3”的匿名函数f2。

输入“plot([f1(x),f2(x)],x=-10..10)”，使用plot命令在同一坐标系中绘制两个匿名函数的图像（x的范围是-10到10）。

二、Maple怎么画微分方程的相图

相图是分析微分方程的重要工具，广泛应用于物理建模、建筑设计等领域的动态研究。Maple数学软件的“DEplot命令”可以快速生成微分方程的相图，帮助用户直观地了解微分方程的系统稳定性。

1.画微分方程的相图

输入with(DEtools)导入DEtools包，加载绘制微分方程相图的工具。

输入“de:=diff(y(x),x)=y(x)-x”利用diff函数求y(x)关于x的导数。

输入以下代码，使用DEplot命令画微分方程的相图。其中，x=-5..5和y=-5..5表示x和y的取值范围，“[[0,1],[2,3],[-2,-1]]”是初始条件集，“arrows=small”显示小箭头，用来标注解的方向。

2.画洛伦兹系统的相图

“洛伦兹系统”是一个典型的非线性系统，它展示了较为复杂的混沌行为。接下来，我将使用Maple数学软件画“洛伦兹系统”的相图。

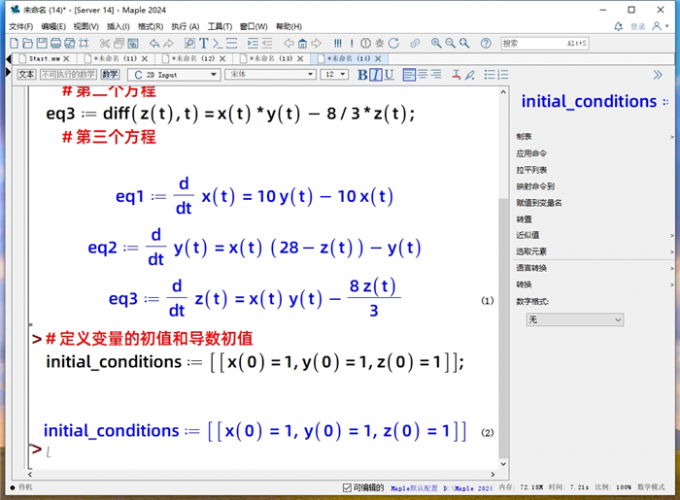

输入以下代码，创建eq1、eq2、eq3三个方程。

输入“initial_conditions:=[[x(0)=1,y(0)=1,z(0)=1]]”，定义变量和导数的初值。

输入以下代码，使用DEplot3d命令画洛伦兹系统的三维相图。其中，x(t)、y(t)、z(t)是方程组[eq1,eq2,eq3]的解，“t=0..50”用来表示时间范围，initial_conditions是初始条件，stepsize控制绘图精度。

三、小结

以上便是Maple怎么画函数图像，Maple怎么画微分方程的相图的全部内容。本文介绍了用Maple数学软件画函数图像和微分方程的相图的详细操作步骤。绘制函数图像，可以展示函数在指定自变量中的结构。用Maple画微分方程的相图，能够帮助用户分析动态系统的解的变化轨迹。更多数学技巧，可以在安装Maple数学工具后进行体验。
