怎么利用Maple给表格画图 Maple画图教程步骤

品牌型号：联想ThinkPad E14

系统：Windows 10家庭版

软件版本：Maple 2024.1

Maple不仅能够执行复杂的数学计算，还具备出色的绘图能力。从简单的二维图形到复杂的三维图像及动态动画，Maple都能轻松应对。下面我们来看看怎么利用Maple给表格画图，Maple画图教程步骤的相关内容。

一、怎么利用Maple给表格画图

在表格中，我们常用的图有散点图、热力图等，对于表格中的图，我们可以使用Maple绘制。在绘制此类图形时，需要先准备数据，然后定义模型，计算残差和最小二乘拟合，最后绘制图形。

1.准备数据

假设我们需要准备一组数据，并将数据保存至向量中。此时，我们输入以下命令【restart; # 清空内存X:=Vector(10,i->i);#定义一个包含1到10的向量Y:=Vector(10,i->i);#定义一个包含1到10的向量Z:=Matrix(10,10,(i,j)->i^2+j*i+3*j^2.3+6*10^(-11)*rand(),datatype=float[8]);#定义一个10x10的矩阵，带有随机噪声】便能在软件中准备数据。

2.定义模型

在准备数据后，我们需要定义最后绘图的模型。接着，我们输入以下命令【f:=n->sum(sum(a[i, j]*x^i*y^j,i=0..n),j=0..n);# 定义一个二元多项式n:=3;#多项式的阶数vars:=sort([seq(seq(a[i, j],i=0..n),j=0..n)])[];#列出多项式中的未知数poly:=unapply(f(n),x,y,vars);#生成多项式函数】来定义模型。

3. 计算残差和最小二乘拟合

我们可以通过以下两个命令来计算残差和最小的二乘法拟合，【residuals:=seq(seq(poly(X[i],Y[j],vars)-Z[i,j],i=1..10),j=1..10);#计算残差results:=Optimization[LSSolve]([residuals]);#使用最小二乘法求解拟合参数】。

4.绘制图形

最后，我们使用命令【plot([noisyData,f(x)],x=-10..10,style=[point,line], symbol=cross,symbolsize=15,legend=["噪声信号", "拟合模型"],axes=boxed,color=["Black","Red"],linestyle=dash,thickness=2);#绘制图形】来绘制噪声信号拟合模型图。

二、Maple画图教程步骤

Maple不仅有强大的计算能力，同时还可以进行绘图，Maple能绘制二维图、三维图以及动画等。

1.加载函数包

在Maple绘制图形，需要加载必要的函数包，这里我们使用的函数包是【with(plots)】包。

绘制图形前，我们需要先加载函数，此时我们需要输入代码【with(plots):】。

2.绘制二维图形

在Maple绘制二维码时，我们需要用到【plot命令】，此时我们输入【plot(x^2,x=-5..5);】代码，便可以在软件中生成一个【-5..5】之间的抛物线。

3.绘制三维图形

绘制三维图与二维图使用的命令有所不同，绘制三维图时需要用到【plot3d】命令。在工作表中输入【plot3d(sin(x*y),x=-Pi..Pi,y=-Pi..Pi);】命令便可生成三维图。

4.绘制动画

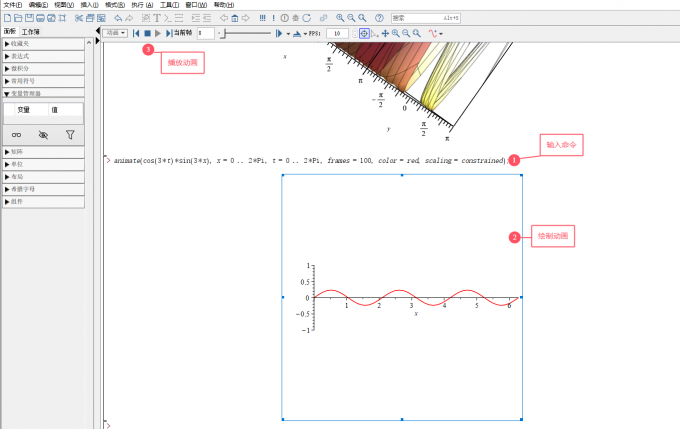

除了绘制二维和三维图形外，我们还可以绘制动画。这里我们使用【animate(cos(3*t)*sin(3*x),x=0..2*Pi,t=0..2*Pi,frames=100,color=red,scaling=constrained);】来生成一个旋转的动画，动画生成后，先单击选中线条，然后单击工具栏中的播放按钮，便可以播放动画了。

三、总结

以上便是怎么利用Maple给表格画图，Maple画图教程步骤的相关内容。本文介绍了如何使用Maple进行数据可视化的过程，从准备数据到定义模型，再到计算残差和最小二乘拟合，最终绘制出图形。我们通过具体的例子展示了Maple的强大绘图功能，包括二维图形（如抛物线）、三维图形以及动态动画的创建方法。更多有关Maple技巧，尽在Maple中文网站！
